Die Netzwerktopologie beschreibt die Struktur und Anordnung eines Netzwerks, also wie verschiedene Geräte wie Computer, Server, Drucker oder Switches miteinander verbunden sind und Daten austauschen. Sie bildet das Grundgerüst eines Netzwerks und hat entscheidenden Einfluss auf Leistung, Fehlertoleranz, Skalierbarkeit und Verwaltung.
Man unterscheidet grundsätzlich zwischen physischer und logischer Topologie:
- Die physische Topologie beschreibt die tatsächliche Verkabelung und Verbindung der Geräte.
- Die logische Topologie zeigt, wie die Datenpakete tatsächlich durch das Netzwerk fließen, unabhängig von der physischen Anordnung.
🧩 Wichtige Topologiearten

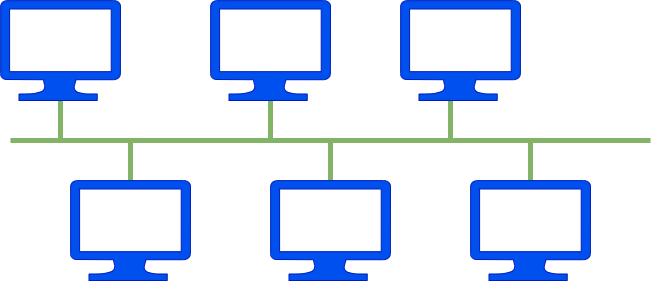

1. Bus-Topologie
Bei der Bus-Topologie sind alle Geräte über ein einziges zentrales Kabel (Bus) miteinander verbunden. Jedes Gerät empfängt die gesendeten Daten, wertet sie aus und entscheidet, ob sie für sich bestimmt sind.
- Vorteile: Geringer Kabelaufwand, einfach zu realisieren.
- Nachteile: Eine Störung im Hauptkabel legt das gesamte Netzwerk lahm; geringe Übertragungsgeschwindigkeit bei vielen Geräten.
- Einsatz: Heute kaum noch üblich, früher in kleinen Netzwerken verbreitet.
2. Stern-Topologie
Hier sind alle Geräte sternförmig mit einem zentralen Knotenpunkt (meist ein Switch oder Hub) verbunden.
- Vorteile: Hohe Ausfallsicherheit einzelner Leitungen; leicht zu erweitern; einfache Fehlerdiagnose.
- Nachteil: Fällt der zentrale Knoten aus, funktioniert das gesamte Netzwerk nicht mehr.
- Einsatz: Am häufigsten verwendete Topologie in modernen LANs.

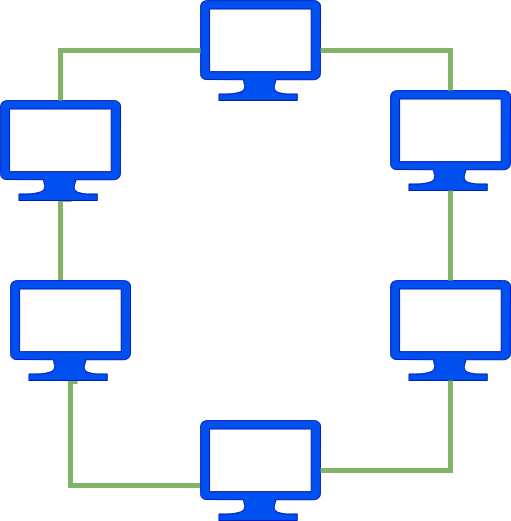

3. Ring-Topologie
Alle Geräte sind in einem geschlossenen Kreis verbunden, und die Daten werden von Gerät zu Gerät weitergereicht.
- Vorteile: Geregelter Datenverkehr, da jedes Gerät nur zu definierten Zeiten sendet.
- Nachteile: Fällt ein Gerät oder eine Verbindung aus, ist der gesamte Ring unterbrochen.
- Einsatz: Früher bei Token-Ring-Netzwerken; heute selten.

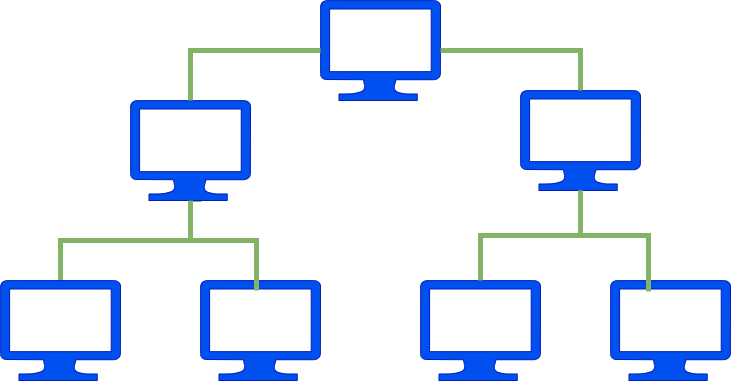

4. Baum-Topologie
Diese Topologie kombiniert mehrere Sternstrukturen zu einem hierarchischen Baumaufbau. Typisch ist ein Haupt-Switch oder Router, an den weitere Switches angeschlossen sind.
- Vorteile: Gute Erweiterbarkeit und Übersichtlichkeit.
- Nachteil: Überlastung im Wurzelbereich möglich; zentraler Knoten bleibt kritisch.
- Einsatz: Häufig in größeren Unternehmensnetzwerken.

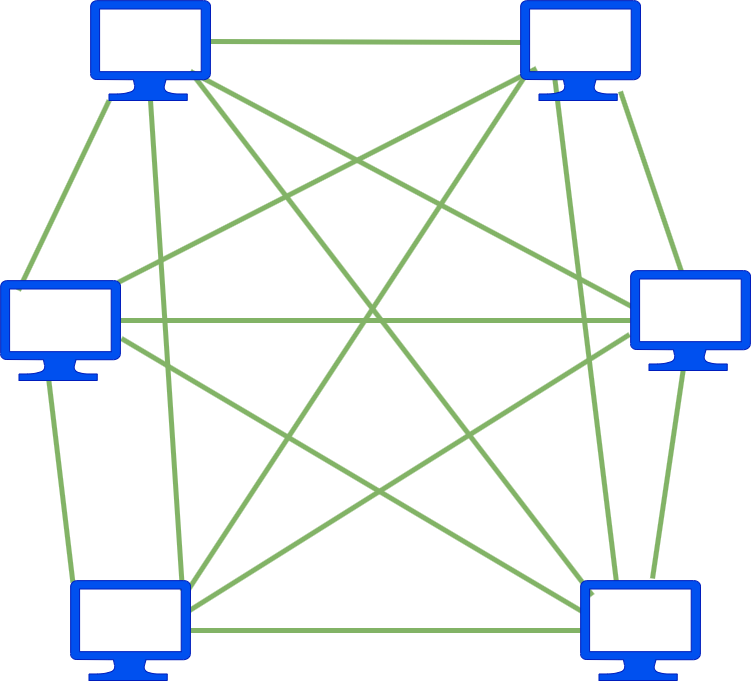

5. Mesh-Topologie (Vermaschung)
Jedes Gerät ist mit mehreren anderen Geräten direkt verbunden. Dadurch existieren viele alternative Datenwege.
- Vorteile: Höchste Ausfallsicherheit und Stabilität, da Daten mehrere Wege nehmen können.
- Nachteile: Hoher Verkabelungsaufwand, komplexe Verwaltung.
- Einsatz: In Rechenzentren oder kritischen Netzwerkumgebungen, wo Ausfallsicherheit oberste Priorität hat.
🌐 Hybrid- und logische Topologien
In der Praxis werden oft Hybrid-Topologien eingesetzt – also Mischformen aus mehreren Grundtypen, etwa ein Stern-Baum-Netzwerk oder ein Mesh-Stern-System.
Diese Kombinationen verbinden Flexibilität und Zuverlässigkeit und werden individuell an die Anforderungen des jeweiligen Netzwerks angepasst.
Logisch gesehen bilden viele moderne IP-Netzwerke, unabhängig von ihrer physischen Verkabelung, eine Stern- oder Mesh-Topologie, da die Daten über zentrale oder redundante Knotenpunkte verlaufen.
⚙️ Bedeutung und Auswahl
Die Wahl der passenden Netzwerktopologie hängt von mehreren Faktoren ab:
- Größe und Zweck des Netzwerks
- Verfügbare Hardware (z. B. Switches, Router)
- Budget und Wartungsaufwand
- Stabilität und Skalierbarkeit, die gewünscht sind
Eine Stern- oder Baum-Topologie eignet sich für die meisten modernen LANs, während hochverfügbare Systeme von Mesh-Strukturen profitieren.
